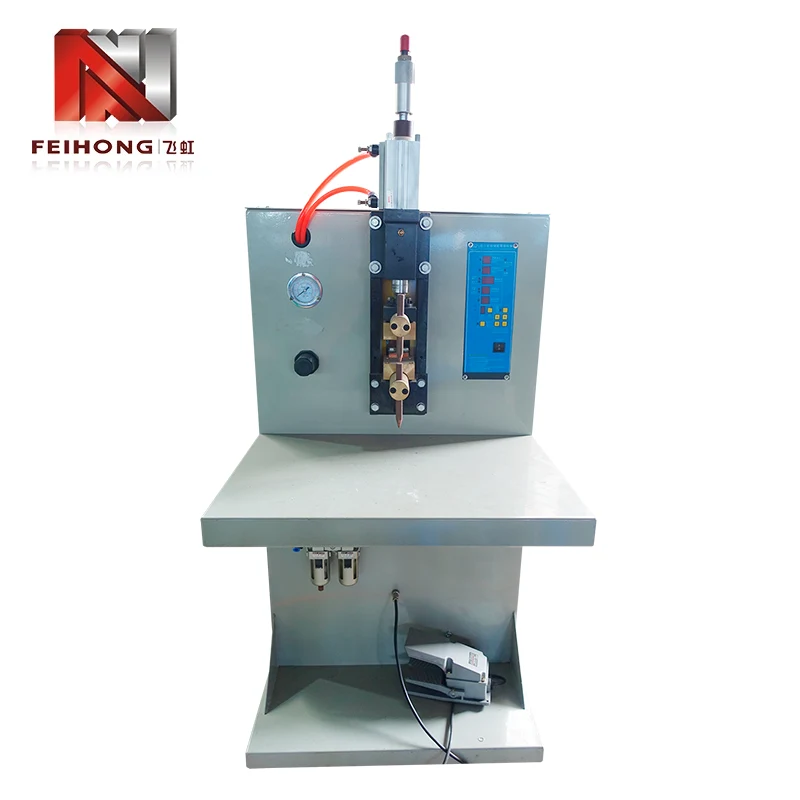

Spot Welder ສໍາລັບການເຊື່ອມໂລຫະກະທູ້ແລະ Terminal Lug

Feihong®'s Spot Welder for Welding Lead Posts and Terminal Lugs ຖືກອອກແບບມາສໍາລັບຜູ້ຜະລິດທໍ່ຄວາມຮ້ອນໄຟຟ້າທີ່ຕ້ອງການຄວາມສອດຄ່ອງກັນຢ່າງແທ້ຈິງລະຫວ່າງແຖບນໍາ (ຫຼືເສົານໍາ) ແລະ lugs terminal. ໃນຖານະເປັນຜູ້ສະຫນອງສາຍການຜະລິດທໍ່ຄວາມຮ້ອນທີ່ສົມບູນ, Feihong®ປະສົມປະສານເຄື່ອງເຊື່ອມນີ້ດ້ວຍການຕື່ມທໍ່, ການຜະນຶກ, ແລະສະຖານີທົດສອບ. ເຄື່ອງຍອມຮັບສາມເຟດ 380V, ສາມເຟດ 220V, ຫຼືການສະຫນອງ 220V ໄລຍະດຽວ, ທີ່ມີລະດັບພະລັງງານຂອງ 2KVA ແລະແຮງດັນຂອງ capacitor ສາມາດປັບໄດ້ຢ່າງຕໍ່ເນື່ອງຈາກ 0 ຫາ 435V. ລະບົບການບັງຄັບ electrode pneumatic ຂອງມັນ, ບວກໃສ່ກັບການໄຫຼ capacitor ຢ່າງໄວວາ, ສົ່ງກໍາມະຈອນໃນໄລຍະສັ້ນທີ່ສ້າງການເຊື່ອມໂລຫະແຂງທີ່ມີເຂດຜົນກະທົບຄວາມຮ້ອນຫນ້ອຍທີ່ສຸດ - ຮັກສາຄວາມເຂັ້ມແຂງກົນຈັກຂອງສາຍນໍາໃນຂະນະທີ່ຮັບປະກັນຄວາມຕ້ານທານໄຟຟ້າຕ່ໍາກວ່າ 100 µΩ. ດ້ວຍປະລິມານທີ່ພິສູດແລ້ວຂອງ 30,000 ເຂົ້າຮ່ວມຕໍ່ການປ່ຽນແປງ 8 ຊົ່ວໂມງ, ເຄື່ອງເຊື່ອມເຄື່ອງນີ້ຕອບສະຫນອງຄວາມຕ້ອງການປະລິມານຂອງການຜະລິດທໍ່ຄວາມຮ້ອນຂະຫນາດໃຫຍ່, ໃນຂະນະທີ່ການເຮັດຊ້ໍາຂອງມັນຫຼຸດຜ່ອນການເຮັດວຽກໃຫມ່ແລະຄວາມລົ້ມເຫຼວຂອງພາກສະຫນາມ.

ບົດບາດສຳຄັນຂອງການເຊື່ອມໂລຫະນຳໜ້າໃນປະສິດທິພາບເຄື່ອງເຮັດຄວາມຮ້ອນ

ໃນທໍ່ລະບາຍຄວາມຮ້ອນ, ການເຊື່ອມຕໍ່ລະຫວ່າງສາຍຄວາມຕ້ານທານພາຍໃນແລະສາຍເຊື່ອມຕໍ່ພາຍນອກແມ່ນການໂຕ້ຕອບຂອງຄວາມລົ້ມເຫຼວທີ່ສຸດ. ຂໍ້ຕໍ່ທີ່ມີຄວາມຕ້ານທານສູງສ້າງຄວາມຮ້ອນໃນທ້ອງຖິ່ນ, ເລັ່ງການຜຸພັງ, ແລະໃນທີ່ສຸດກໍ່ເປີດວົງຈອນ. ຊ່າງເຊື່ອມນີ້ແກ້ໄຂຮູບແບບຄວາມລົ້ມເຫຼວເຫຼົ່ານີ້ຜ່ານສາມທາງເລືອກການອອກແບບທີ່ສຸມໃສ່.

• 1. ຄວາມແມ່ນຍໍາຂອງພະລັງງານ:ການຕັ້ງຄ່າແຮງດັນຂອງຕົວເກັບປະຈຸ (0-435V) ອະນຸຍາດໃຫ້ປັບລະອຽດສໍາລັບການປະສົມວັດສະດຸທີ່ແຕກຕ່າງກັນ - ຕົວຢ່າງ, ສາຍ nickel-chromium ກັບ lugs ທອງແດງຕ້ອງການພະລັງງານຕ່ໍາກວ່າສະແຕນເລດເປັນທອງແດງ.
• 2. ສະຖຽນລະພາບຜົນບັງຄັບໃຊ້ electrode:ລະບົບ pneumatic ຮັກສາຄວາມກົດດັນຍຶດຄົງທີ່ (± 2%) ໂດຍບໍ່ຄໍານຶງເຖິງການເຫນັງຕີງຂອງອາກາດໃນຮ້ານ, ຮັບປະກັນການຕໍ່ຕ້ານການຕິດຕໍ່ທີ່ສອດຄ່ອງກ່ອນທີ່ຈະໄຫຼ.
• 3. ການຄວບຄຸມໄລຍະເວລາຂອງກໍາມະຈອນ:ໄລຍະເວລາການລະບາຍຄົງທີ່ (≈8ms) ຖືກປັບປຸງໃຫ້ເໝາະສົມກັບພາກສ່ວນບາງໆ, ປ້ອງກັນການລະລາຍໃນຂະນະທີ່ບັນລຸການຟິວເຕັມ.

ຄຸນສົມບັດເຫຼົ່ານີ້ແປໂດຍກົງວ່າອັດຕາການປະຕິເສດຕ່ໍາກວ່າແລະອາຍຸການບໍລິການເຄື່ອງເຮັດຄວາມຮ້ອນທີ່ຍາວກວ່າ, ເຊິ່ງເປັນບູລິມະສິດອັນດັບຕົ້ນສໍາລັບຜູ້ຜະລິດທໍ່ຄວາມຮ້ອນ.

Electrode Configuration and Maintenance for Terminal Welding

Spot Welder ສໍາລັບການເຊື່ອມໂລຫະທໍ່ ແລະ terminal Lug ມັກຈະເຮັດດ້ວຍທອງເຫລືອງຫຼືທອງແດງທີ່ເຮັດດ້ວຍກົ່ວ, ເຊິ່ງມີຄຸນສົມບັດຄວາມຮ້ອນທີ່ແຕກຕ່າງກັນກ່ວາເສົານໍາ. ການອອກແບບແລະການຮັກສາ electrode ທີ່ເຫມາະສົມແມ່ນເປັນສິ່ງຈໍາເປັນເພື່ອບັນລຸການເຊື່ອມໂລຫະທີ່ສອດຄ່ອງໂດຍບໍ່ມີການຕິດຫຼື indent ຫຼາຍ. ການປະຕິບັດຕໍ່ໄປນີ້ແມ່ນແນະນໍາໂດຍວິສະວະກອນຄໍາຮ້ອງສະຫມັກຂອງFeihong®.

• 1. ການຄັດເລືອກວັດສະດຸ electrode:ສໍາລັບ terminals ທີ່ອີງໃສ່ທອງແດງ, ທອງແດງທີ່ມີຄວາມເຂັ້ມແຂງກະແຈກກະຈາຍ (ເຊັ່ນ, Cu-Al₂O₃) ສະຫນອງການດຸ່ນດ່ຽງທີ່ດີທີ່ສຸດຂອງ conductivity ແລະຄວາມຕ້ານທານຕໍ່ການ deformation; ສໍາລັບ terminals ເຫຼັກກ້າ, tungsten-ທອງແດງແມ່ນມັກ.
• 2. ເລຂາຄະນິດເຄັດລັບ:ລັດສະໝີຂະໜາດນ້ອຍ (R2‑R3) ຢູ່ເທິງ electrode ດ້ານເທິງຈະສຸມໃສ່ກະແສໄຟຟ້າທີ່ເປັນເອກະພາບ, ໃນຂະນະທີ່ electrode ລຸ່ມຄວນຈະຮາບພຽງ ຫຼື domed ເລັກນ້ອຍເພື່ອຮອງຮັບເສົາຫຼັກໂດຍບໍ່ມີການງໍ.
• 3. ການອະນາໄມແລະການນຸ່ງຖື:ການສ້າງອົກຊີຢູ່ປາຍເພີ່ມຄວາມຕ້ານທານການຕິດຕໍ່ແລະເຮັດໃຫ້ການກະແຈກກະຈາຍ. ເຄື່ອງແຕ່ງກາຍບາງໆ 500-800 ເຊື່ອມດ້ວຍໄຟ ຫຼື ເຄື່ອງແຕ່ງຕົວ electrode ຈະຟື້ນຟູຮູບຮ່າງ ແລະກຳຈັດສິ່ງປົນເປື້ອນ.
• 4. ນ້ໍາເຢັນ (ທາງເລືອກ):ສໍາລັບຮອບວຽນທີ່ມີຫນ້າທີ່ສູງຢ່າງຕໍ່ເນື່ອງ, ມີຕົວຍຶດ electrode ທີ່ມີນ້ໍາເຢັນເພື່ອປ້ອງກັນຄວາມຮ້ອນເກີນແລະຫຼຸດຜ່ອນການສວມໃສ່ຂອງປາຍ.

ການຮັບຮອງເອົາຂໍ້ແນະນໍາເຫຼົ່ານີ້ຊ່ວຍຮັກສາຄຸນນະພາບການເຊື່ອມໂລຫະໃນໄລຍະການຜະລິດທີ່ຍາວນານແລະຍືດອາຍຸ electrode, ຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການບໍລິໂພກແລະການຢຸດເຊົາ.

ການປັບແຕ່ງພາລາມິເຕີສໍາລັບຄູ່ວັດສະດຸທີ່ແຕກຕ່າງກັນ

versatility ຂອງ welder ນີ້ມາຈາກແຮງດັນ capacitor ປັບແລະຄວາມກົດດັນ pneumatic. ຢ່າງໃດກໍ່ຕາມ, ການຊອກຫາການປະສົມປະສານທີ່ດີທີ່ສຸດສໍາລັບຄູ່ວັດສະດຸສະເພາະຮຽກຮ້ອງໃຫ້ມີການທົດສອບລະບົບ. ຕາຕະລາງຂ້າງລຸ່ມນີ້ສະຫນອງຈຸດເລີ່ມຕົ້ນໂດຍອີງໃສ່ວັດສະດຸທໍ່ຄວາມຮ້ອນທົ່ວໄປ.

Lead Post Material	ວັດສະດຸ Terminal	ແຮງດັນ capacitor (V)	ແຮງໄຟຟ້າ (kN)
ໂລຫະປະສົມ Ni-Cr (ø2.5mm)	ທອງເຫຼືອງ (t=0.8mm)	280–320	1.8–2.2
ສະແຕນເລດ (ø3.0mm)	ທອງແດງ (t=1.0mm)	340–380	2.0–2.5
ເຫຼັກເຄືອບທອງແດງ (ø2.0mm)	ທອງແດງເຄືອບ Tin	220–260	1.5-1.8
Inconel (ø2.8mm)	ເຫຼັກແຜ່ນ Nickel	300-350	2.2–2.6

ຄຸນຄ່າເຫຼົ່ານີ້ແມ່ນຄໍາແນະນໍາເບື້ອງຕົ້ນ; ການຕັ້ງຄ່າສຸດທ້າຍຄວນຖືກກວດສອບໂດຍການກວດສອບເສັ້ນຜ່າສູນກາງຂອງທໍ່ເຊື່ອມ (ເປົ້າໝາຍ 1.2-1.5× ເສັ້ນຜ່າສູນກາງສາຍ) ແລະ ຄວາມແຮງຂອງການທົດສອບດຶງ. Feihong® ສະຫນອງການເພີ່ມປະສິດທິພາບພາລາມິເຕີຢູ່ໃນສະຖານທີ່ເປັນສ່ວນຫນຶ່ງຂອງການບໍລິການຄະນະກໍາມະຂອງພວກເຮົາ.

ການເພີ່ມຜົນຜະລິດ ແລະຕົວຢ່າງກໍລະນີຂອງໂລກທີ່ແທ້ຈິງ

ການປ່ຽນຈາກເຄື່ອງເຊື່ອມຈຸດ AC ແບບດັ້ງເດີມມາເປັນເຄື່ອງປະປາປະປານີ້ມັກຈະມີການປັບປຸງໃນທັນທີທັງຄວາມໄວ ແລະຄຸນນະພາບ. ໂຮງງານທໍ່ລະບາຍຄວາມຮ້ອນຂະໜາດກາງໃນກວາງຕຸ້ງໄດ້ປ່ຽນເຄື່ອງເກົ່າແກ່ສາມໜ່ວຍດ້ວຍເຄື່ອງຈັກ FH-149A ສອງເຄື່ອງ ແລະໄດ້ບັນລຸຜົນໄດ້ຮັບຕໍ່ໄປນີ້ໃນໄລຍະຫົກເດືອນ.

• 1. ການເພີ່ມຂຶ້ນຜ່ານ:ແຕ່​ລະ​ເຄື່ອງ​ສະ​ຫມໍ່າ​ສະ​ເຫມີ​ຜະ​ລິດ 30,000 ການ​ເຊື່ອມ​ຕໍ່​ການ​ປ່ຽນ​ແປງ​, ກົງ​ກັນ​ກັບ​ຜົນ​ຜະ​ລິດ​ທີ່​ຜ່ານ​ມາ​ຂອງ 1.5 ເຄື່ອງ​, ດັ່ງ​ນັ້ນ​ການ​ປົດ​ປ່ອຍ​ພື້ນ​ທີ່​.
• 2. ການຫຼຸດຜ່ອນການຂູດຂີ້ເຫຍື້ອ:ອັດ​ຕາ​ການ​ປະ​ຕິ​ເສດ​ສໍາ​ລັບ​ການ​ເຊື່ອມ​ຕໍ່​ນໍາ​ໄດ້​ຫຼຸດ​ລົງ​ຈາກ 1.8​% ເປັນ 0.2​%​, ປະ​ຢັດ​ປະ​ມານ 120,000 ທໍ່​ສໍາ​ເລັດ​ຮູບ​ຕໍ່​ປີ​.
• 3. ການປະຫຍັດພະລັງງານ:ຫຼັກ​ການ​ປະ​ຈຸ​ປະ​ຈຸ​ໄຟ​ໃຊ້​ໄຟ​ຟ້າ​ໜ້ອຍ​ກວ່າ 40% ຕໍ່​ການ​ເຊື່ອມ​ຕໍ່​ເມື່ອ​ທຽບ​ໃສ່​ຫົວ​ໜ່ວຍ AC ເກົ່າ, ຕັດ​ຄ່າ​ໄຟ​ຟ້າ​ຫຼາຍ​ກວ່າ 2,000 ໂດ​ລາ​ຕໍ່​ປີ.
• 4. ການຍອມຮັບຂອງຜູ້ປະຕິບັດງານ:ປຸ່ມຄວບຄຸມແຮງດັນ ແລະເຄື່ອງວັດຄວາມດັນແບບງ່າຍໆ ຄວບຄຸມການຫຼຸດເວລາການຝຶກອົບຮົມຈາກສອງມື້ຫາສີ່ຊົ່ວໂມງ.

ຜົນປະໂຫຍດທີ່ເຫັນໄດ້ຊັດເຈນເຫຼົ່ານີ້ສະແດງໃຫ້ເຫັນວ່າການລົງທຶນໃນເຄື່ອງເຊື່ອມໂລຫະພິເສດຈະຈ່າຍຄືນຢ່າງໄວວາໃນຂະນະທີ່ປັບປຸງຄວາມຫມັ້ນຄົງຂອງການຜະລິດໂດຍລວມ.

ໂຮງງານຜະລິດການທົດສອບແລະການຢັ້ງຢືນຄຸນນະພາບ

ທຸກໆເຄື່ອງຈັກທີ່ອອກຈາກໂຮງງານ Feihong® ຜ່ານການສອບເສັງແບບຄົບວົງຈອນທີ່ຈຳລອງສະພາບການຜະລິດຕົວຈິງ. ຫົກກອງປະຊຸມທີ່ອຸທິດຕົນຂອງພວກເຮົາ (ເຄື່ອງຈັກ, ການປະກອບໄຟຟ້າ, ການຫັນເປັນ winding, capacitor ກອບເປັນຈໍານວນ, ສີ, ແລະປະກອບສຸດທ້າຍ) ອະນຸຍາດໃຫ້ພວກເຮົາຄວບຄຸມຄຸນນະພາບຈາກວັດຖຸດິບກັບຜະລິດຕະພັນສໍາເລັດຮູບ.

• 1. ການທົດສອບທະນາຄານ Capacitor:ແຕ່ລະຕົວເກັບປະຈຸແມ່ນວັດແທກ ESR ແລະ capacitance; ທະນາຄານປະກອບແມ່ນຂຶ້ນກັບ 500 ຮອບວຽນການສາກໄຟທີ່ແຮງດັນສູງສຸດເພື່ອກວດສອບຄວາມຫມັ້ນຄົງ.
• 2. ການທົດສອບວົງຈອນ Pneumatic:ເສັ້ນເລືອດຕັນໃນກະບອກສູບແລະຄວາມກົດດັນໄດ້ຖືກກວດສອບສໍາລັບ linearity ແລະ repeatability ໂດຍໃຊ້ເຄື່ອງວັດແທກການປັບທຽບ.
• 3. ການທົດສອບປະສິດທິພາບການເຊື່ອມໂລຫະ:ຊຸດຂອງຄູປອງທົດສອບມາດຕະຖານ (ສາຍ Ni-Cr ກັບສາຍທອງແດງ) ຖືກເຊື່ອມ; ເສັ້ນຜ່າສູນກາງຂອງ Nugget ແລະຄວາມເຂັ້ມແຂງ tensile ໄດ້ຖືກບັນທຶກໄວ້ແລະຕ້ອງຕອບສະຫນອງສະເພາະພາຍໃນ.
• 4. ຄວາມປອດໄພໄຟຟ້າ:ຄວາມຕ້ານທານຂອງສນວນ, ຄວາມແຮງຂອງ dielectric, ແລະຄວາມຕໍ່ເນື່ອງຂອງພື້ນດິນໄດ້ຖືກທົດສອບຕາມ IEC 60204-1.

ແຕ່ລະເຄື່ອງເຊື່ອມຈຸດສໍາລັບການເຊື່ອມໂລຫະນໍາທິດແລະ Terminal Lug ມາພ້ອມກັບໃບຢັ້ງຢືນການທົດສອບແລະການຮັບປະກັນ 12 ເດືອນກວມເອົາທຸກຊິ້ນສ່ວນທີ່ບໍ່ສວມໃສ່. ພວກເຮົາຍັງຮັກສາສາງເຄື່ອງອາໄຫຼ່ທ້ອງຖິ່ນສໍາລັບການທົດແທນທີ່ໄວ.

ຄໍາ​ຖາມ​ທີ່​ຖືກ​ຖາມ​ເລື້ອຍໆ​ກ່ຽວ​ກັບ​ການ​ເຊື່ອມ​ຕໍ່ Terminal​

Q: ຂ້ອຍຈະປ້ອງກັນບໍ່ໃຫ້ທໍ່ປາຍຈາກການປ່ຽນສີຫຼັງຈາກການເຊື່ອມໂລຫະແນວໃດ?
A: ການປ່ຽນສີແມ່ນເກີດຈາກການຜຸພັງຈາກຄວາມຮ້ອນຫຼາຍເກີນໄປ. ຫຼຸດແຮງດັນຂອງ capacitor ໃນຂັ້ນຕອນ 10-volt ຈົນກ່ວາການເຊື່ອມໂລຫະຍັງແຂງແຮງ, ແຕ່ lug ຍັງຄົງສີເດີມ. ນອກຈາກນັ້ນ, ໃຫ້ແນ່ໃຈວ່າຜົນບັງຄັບໃຊ້ electrode ແມ່ນພຽງພໍເພື່ອຮັກສາການຕິດຕໍ່ທີ່ດີ - ຜົນບັງຄັບໃຊ້ຕ່ໍາສາມາດເຮັດໃຫ້ເກີດການ arcing ແລະ overheating.

ຖາມ: ຊ່າງເຊື່ອມເຄື່ອງນີ້ ສາມາດຮັບມືກັບເສົາຫຼັກດ້ວຍເຄື່ອງ solder ຫຼືການເຄືອບກ່ອນໄດ້ບໍ?
A: ແມ່ນແລ້ວ, ແຕ່ທ່ານອາດຈະຕ້ອງປັບແຮງດັນໃຫ້ຕ່ໍາລົງເລັກນ້ອຍ (10-15%) ເພາະວ່າການເຄືອບສາມາດຫຼຸດລົງຄວາມຕ້ານທານການຕິດຕໍ່. ມັນແມ່ນແນະນໍາໃຫ້ເຮັດຄວາມສະອາດການເຄືອບຈາກພື້ນທີ່ເຊື່ອມຖ້າເປັນໄປໄດ້, ຫຼືດໍາເນີນການທົດສອບເພື່ອກໍານົດຕົວກໍານົດການທີ່ດີທີ່ສຸດ.

ຖາມ: ຂ້ອຍຄວນປ່ຽນທະນາຄານ capacitor ເລື້ອຍໆເທົ່າໃດ?
A: ດ້ວຍການນໍາໃຊ້ປົກກະຕິ (30,000 welds / shift, ການປ່ຽນແປງດຽວ), capacitors electrolytic ມີອາຍຸການອອກແບບປະມານ 5-7 ປີຫຼື 1 ລ້ານຮອບວຽນການສາກໄຟ. ພວກເຮົາແນະນໍາໃຫ້ມີການກວດສອບ capacitance ປະຈໍາປີ; ຖ້າມູນຄ່າຫຼຸດລົງຫຼາຍກວ່າ 15%, ແນະນໍາໃຫ້ປ່ຽນແທນ.

Q: ຈໍານວນຄໍາສັ່ງຕໍາ່ສຸດທີ່ສໍາລັບເຄື່ອງນີ້ແມ່ນຫຍັງ?
A: ບໍ່ມີ MOQ ສໍາລັບຮູບແບບມາດຕະຖານ. ພວກເຮົາຂາຍຫົວຫນ່ວຍດຽວເຊັ່ນດຽວກັນກັບຊຸດສາຍການຜະລິດ. ກະລຸນາຕິດຕໍ່ທີມງານຂາຍຂອງພວກເຮົາສໍາລັບເວລາການຈັດສົ່ງແລະລາຄາ.
